鋼包測溫應用方案
- 產品分類 工業測溫

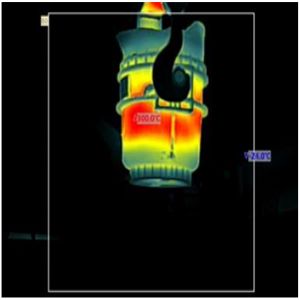

- 產品描述 鋼包是冶金工業中重要的高溫容器，其使用壽命及使用的安全性對鋼鐵企業生產的正常運行影響巨大。鋼包的工作層耐火材料由于周期性地受鋼水的沖刷和侵蝕，因而不斷地產生侵蝕和剝落，當耐火材料局部損毀嚴重，而又未被發現時，將造成嚴重的漏鋼事故。因此，測量鋼包外表面溫度，通過熱圖像和監測的實際溫度來實現對鋼包內襯材質的損毀程度進行監測和預防護，成為保證安全生產的重要措施。
測溫系統構成
系統由光學系統、紅外成像系統、控制單元、顯示單元、通訊單元、保護單元等六部分組成。利用紅外原理，將鋼包/鐵水包的8~14um短波紅外電磁波能量通過光學系統收集到紅外成像系統，經過熱成像探測器的信號收集并通過通訊單元和控制單元傳輸?shù)斤@示單元，轉化成可供人識別的圖形和熱圖像，并進一步計算出溫度值，讓現場工藝人員不但可以看到鋼包的熱圖像，還可以分析其溫度分布狀況。本系統使用長波高溫成像系統，最高測溫度范圍可達600°C，能夠非常準確的反應鋼包不同位置的溫度區間，方便現場工藝人員對鋼包內部耐火材料的損毀程度進行準確的判斷和做提前預防
系統特點：
長波熱像系統
測量溫度可達600°C
384*288像素，以較高的動態分辨率和空間分辨率對鋼包/鐵水包進行二維溫度分布的測量和成像
50HZ高幀頻，及時反映鋼包/鐵水包分度變化
冷卻保護單元可以保證整個系統可以在長期惡劣環境和戶外環境下工作
以太網通訊協議接口標準，即使在遠距離下也能夠?qū)崿F(xiàn)快速圖像傳輸
實時數據記錄

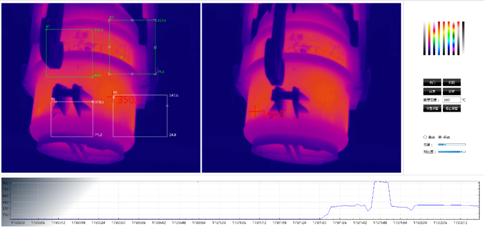

分區定義和報警閾值監視
趨勢分析
數據輸出
支持過程接口，模擬量/數字量輸出及其它通訊接口。

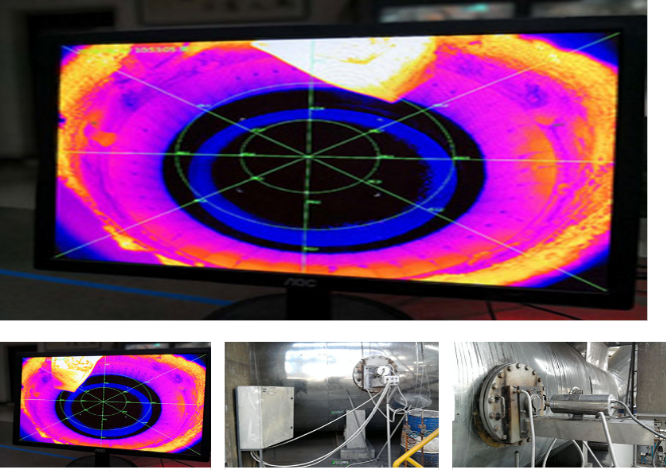

無人值守的連續溫度監測，24小時連續采集目標區域內溫度數據，熱像圖可通過控制室計算機進行顯示，也可通過控制室大屏幕顯示。
系統的功能與作用
系統通過鋼包/鐵水包反饋來的熱成像和溫度信息，能夠及時了解、掌控以下信息：
鋼包內襯材質的損毀程度預報和顯示
每一次更換內襯材料后，鋼包裝鋼水最大化的使用次數
實時記錄溫度、熱圖信息及歷史查詢
